• ДИЗАЙН ИНТЕРЬЕРА ДВУХЭТАЖНОГО ТАУНХАУСА В Г.КОРОЛЕВЕ ОБЩЕЙ ПЛОЩАДЬЮ 150 КВ.М. ПОСЕЛОК "СОСНОВЫЙ БОР"
Дизайн-проект таунхауса (см. типовой состав дизайн-проекта) был спроектирован для семьи состоящей из супругов и двоих детей. В скором времени должен был родиться еще один ребенок. Старшие дети школьного возраста.
Мне уже приходилось работать над подобным таунхаусом из этого поселка, расположенного в зеленом уголке г.Королева, только планировка его была зеркально отображена.
Посмотреть визуализацию дизайн-проекта таунхауса с зеркально-отображенной планировкой.
Работа над проектом началась с обмеров помещения и фотофиксации. При начале работы дизайнер обязательно обмеряет все помещения, тщательно их изучая и отмечая все нюансы, расположение технических выводов (труб, вентиляции, электрики и т.п.).
Второй этаж таунхауса сразу вызывал много вопросов. Т.к. там спроектированы очень высокие потолки мансардного типа. Они в каждом помещении были "изрезаны" металлическими балками, имели ассиметричную, сложную форму. Было понятно, что обыграть их довольно сложно.
В лестничном пролете была огромная высота, порядка 7 метров. Хозяева решили спроектировать там кабинет. Для этого стало необходимо заказать проект укрепления несущих конструкций у конструктора.
После обмера помещений начался этап в котором шла работа над выстраиванием планов помещений. Мы обсуждали разные варианты как можно расположить мебель, какого она может быть размера и сколько в том или ином случае остается свободного пространства в помещениях.
Перепланировки не предполагалось и было уже известно какую комнату кто из членов семьи займет. Поэтому мы практически сразу приступили к расстановки мебели в каждом конкретном помещении.
На первом этаже таунхауса расположились кухня-гостиная, детская комната дочери, санузел с сауной, топочная - постирочная и кладовая под лестницей.
На втором этаже - спальня хозяев с отдельным изолированным санузлом, детская комната сына, комната для малыша, детский санузел и кабинет.
Работа над дизайн-проектом таунхауса предстояла интересная, насыщенная, нужно было уложиться в довольно короткие сроки. Но результат порадовал и дизайнера и хозяев. Ниже можно ознакомиться с полным комплектом чертежей дизайн-проекта.
ДИЗАЙН-ПРОЕКТ ПЕРВОГО ЭТАЖА
|

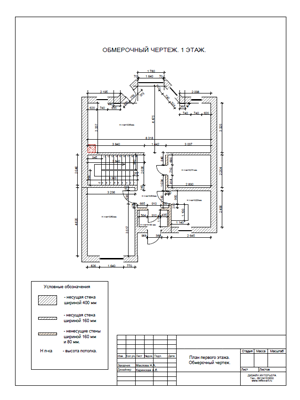

1. План помещения до реконструкции. Обмерочный чертеж помещения до перепланировки.
В таунхаусе было довольно большое количество несущих стен, которые мы не предполагали затрагивать.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
2. План монтажа.
В таунхаусе было довольно большое количество несущих стен, которые мы не предполагали затрагивать.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

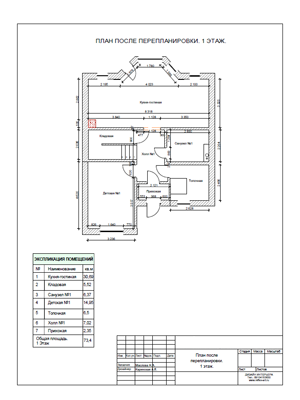

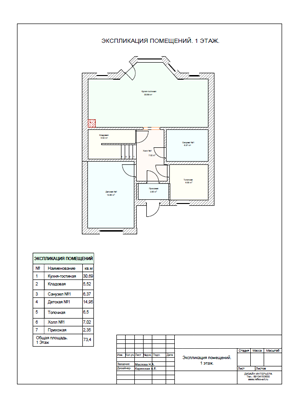

3. Экспликация помещений с указанием общей площади и площади каждого помещения в отдельности.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

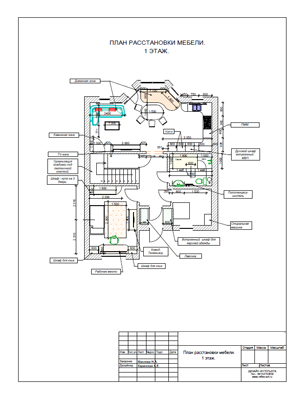

4. План расположения мебели 1 этаж.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

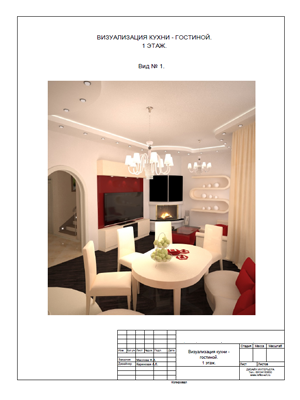

5. Визуализация дизайна интерьера кухни-гостиной. Вид №1.
Вид на телевизионную зону совмещенную с угловым камином.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
6. Визуализация дизайна интерьера кухни-гостиной. Вид №2.
Вид на гостиную.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

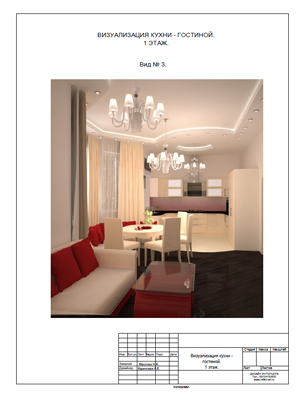

7. Визуализация дизайна интерьера кухни-гостиной. Вид №3.
Вид на столовую группу.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

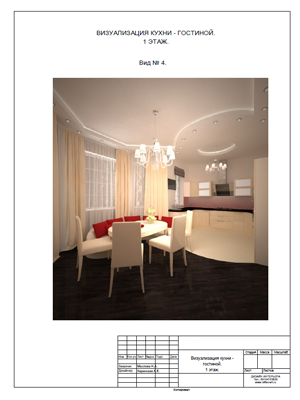

8.Визуализация дизайна интерьера кухни-гостиной. Вид №4.
Вид на столовую группу, размещенную в эркере.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

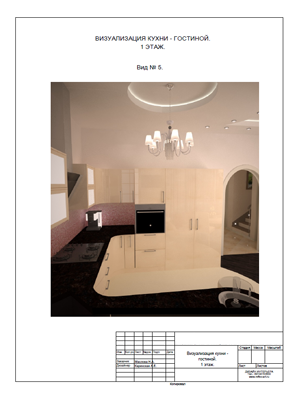

9. Визуализация дизайна интерьера кухни-гостиной. Вид №5.
Вход на кухню.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

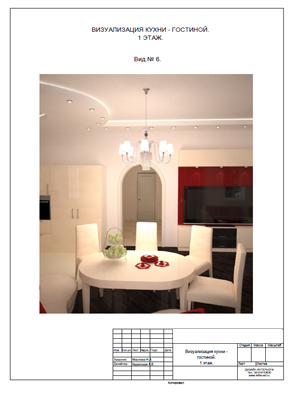

10. Визуализация дизайна интерьера кухни-гостиной. Вид №6.
Вид на арку.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
11. Визуализация дизайна интерьера кухни-гостиной. Вид №7.
Вид на диванную зону.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

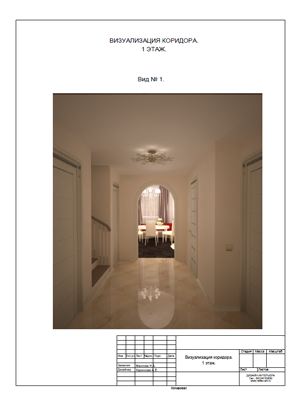

12. Визуализация дизайна интерьера прихожей. Вид № 1.
Вид на кухню -гостиную.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

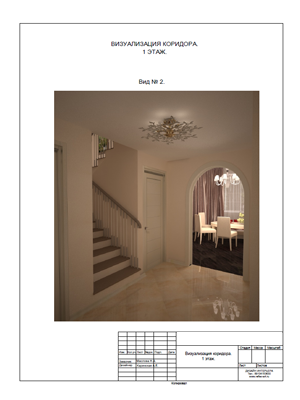

13. Визуализация дизайна интерьера прихожей. Вид № 2.
Вид на лестницу.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

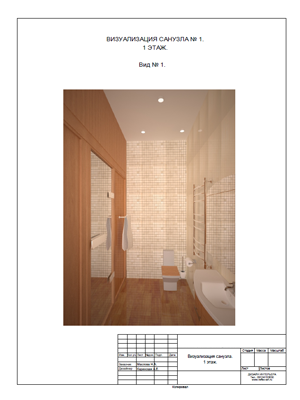

14. Визуализация дизайна интерьера санузла. Вид № 1.
В санузле первого этажа была спроектирована сауна с душем.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

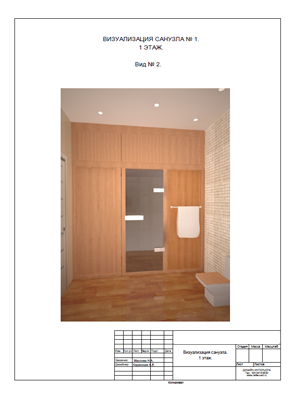

15. Визуализация дизайна интерьера санузла. Вид № 2.
Вид на сауну.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
16. Визуализация дизайна интерьера санузла. Вид № 3.
Вид на раковину.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

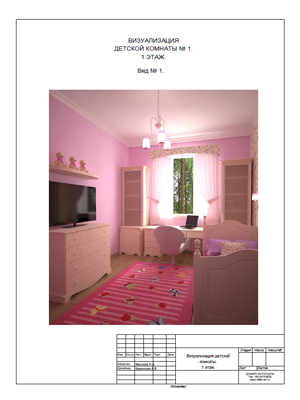

17. Визуализация дизайна интерьера детской комнаты. Вид № 1.
Детская комната для девочки школьного возраста выполнена в розовом цветовом решении.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

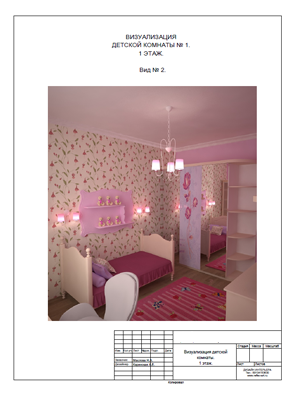

18. Визуализация дизайна интерьера детской комнаты. Вид № 2.
В таунхаусе было довольно большое количество несущих стен, которые мы не предполагали затрагивать.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

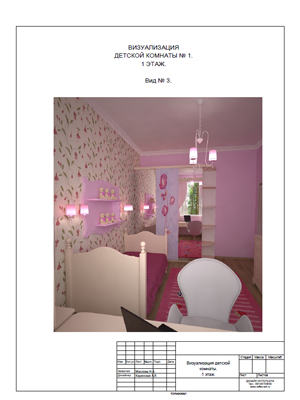

19. Визуализация дизайна интерьера детской комнаты. Вид № 3.
Вид на платяной шкаф.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

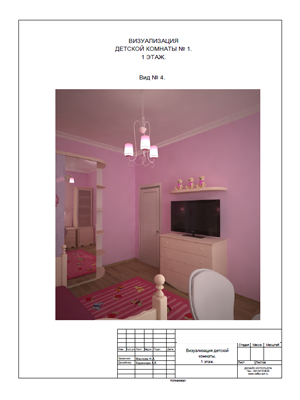

20. Визуализация дизайна интерьера детской комнаты. Вид № 4.
Вид на телевизионную зону.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

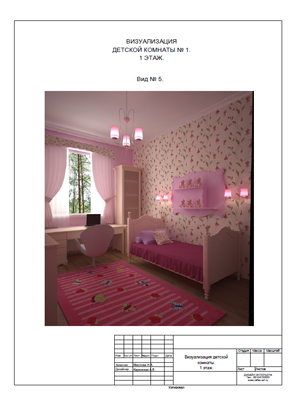

21. Визуализация дизайна интерьера детской комнаты. Вид № 5.
Вид на рабочую зону и кровать.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

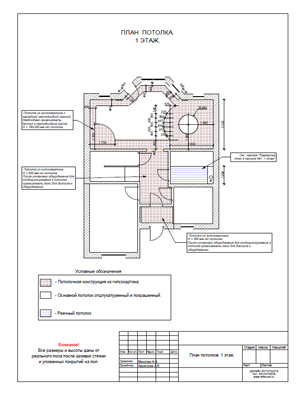

22. План потолков с размерами.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

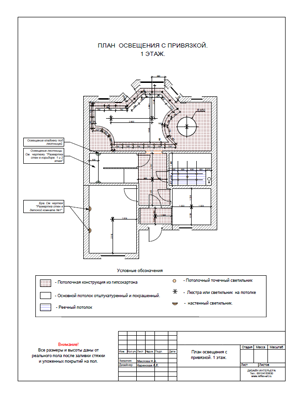

23. План освещения с привязкой
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

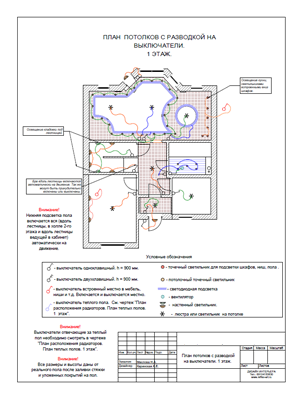

24. План потовка с разводкой на выключатели.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

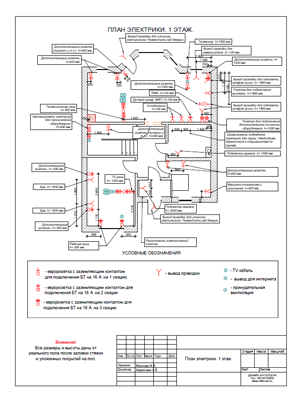

25. План электрики
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
26. План расположения радиаторов. План теплых полов.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

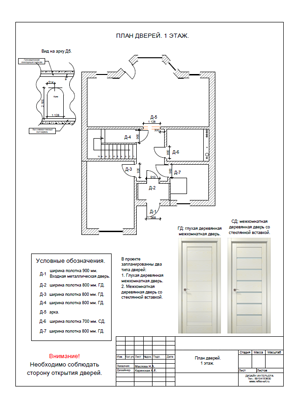

27. План дверей
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

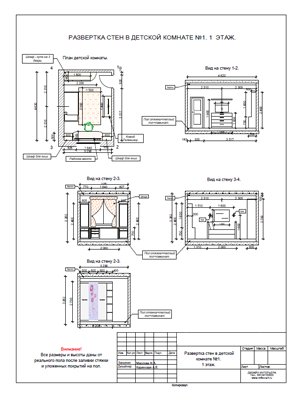

28. Развертка стен в детской комнате.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

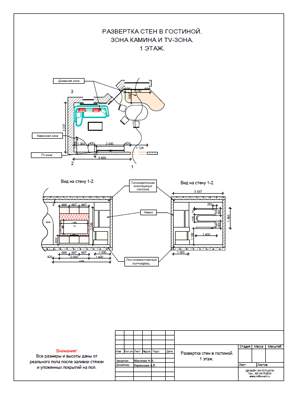

29. Развертка стен в гостиной. Зона камина и телевизионная зона.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

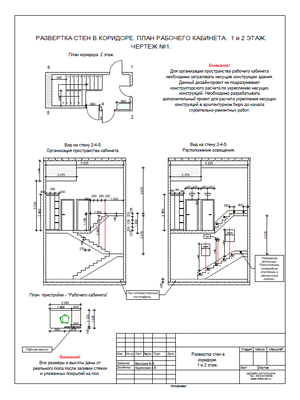

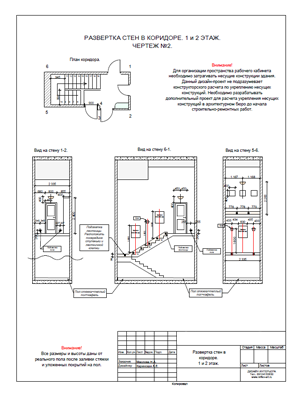

30. Развертка стен в коридоре. План рабочего кабинета.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
31. Развертка стен в коридоре.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

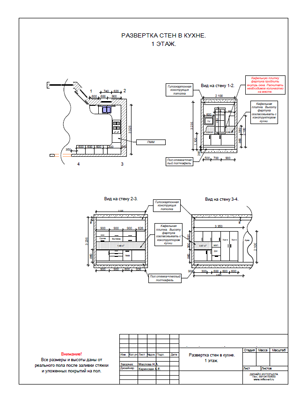

32. Развертка стен в кухне
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

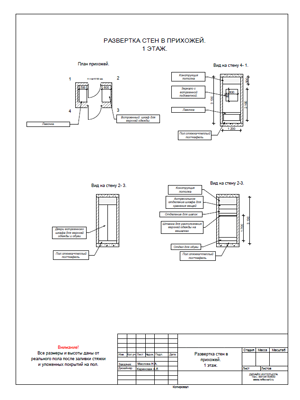

33. Развертка стен в прихожей.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

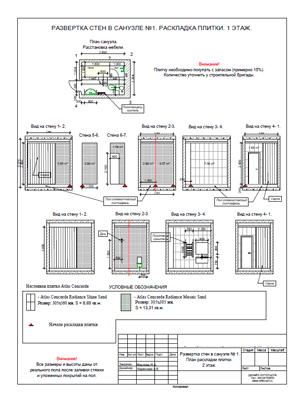

34. Развертка стен в санузле.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
ДИЗАЙН-ПРОЕКТ ВТОРОГО ЭТАЖА
|

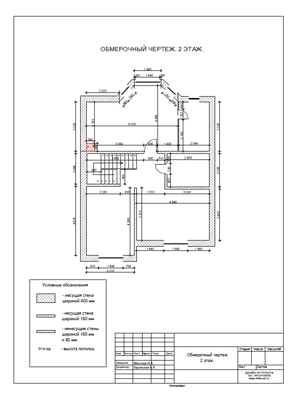

35. Обмерочный чертеж.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

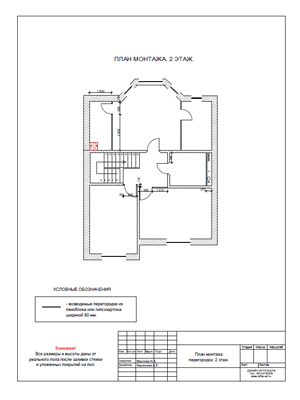

36. План монтажа.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

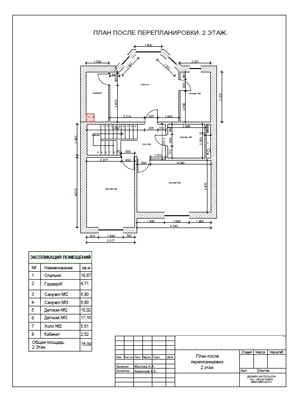

37. План после перепланировки.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

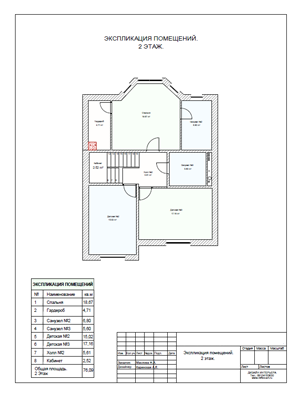

38. Экспликация помещений.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

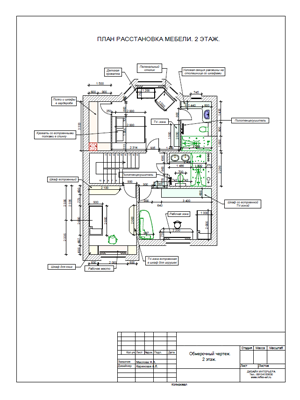

39. План расстановки мебели.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
40. Визуализация дизайна интерьера детской комнаты. Вид № 1.
Вид на телевизионную зону.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

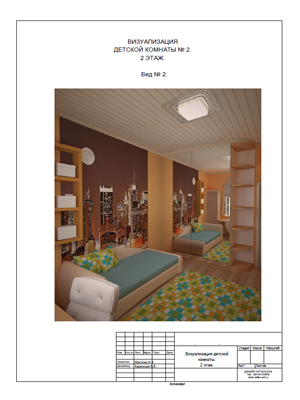

41. Визуализация дизайна интерьера детской комнаты. Вид № 2.
Вид на кровать и шкаф.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

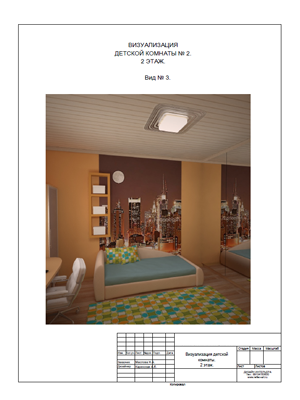

42. Визуализация дизайна интерьера детской комнаты. Вид № 3.
Вид на кровать.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

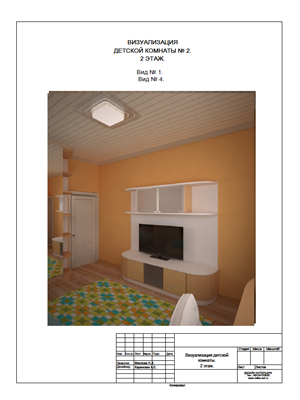

43. Визуализация дизайна интерьера детской комнаты. Вид № 4.
Детская комната для мальчика школьного возраста выполнена в оранжевом цветовом решении.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
44. Визуализация дизайна интерьера детской комнаты. Вид № 1.
Визуализация комнаты для малыша. Дизайн выполнен в светло-зеленой цветовой гамме.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

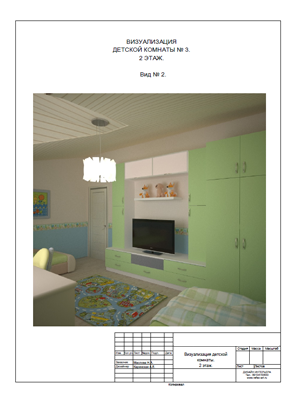

45. Визуализация дизайна интерьера детской комнаты. Вид № 2.
Вид на мебельную стенку, спроектированную индивидуально.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

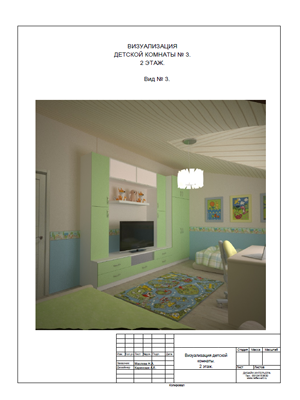

46. Визуализация дизайна интерьера детской комнаты. Вид № 3.
Вид на мебельную стенку, спроектированную индивидуально.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

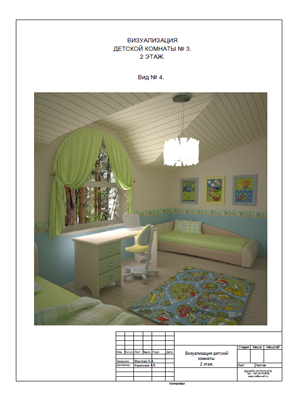

47. Визуализация дизайна интерьера детской комнаты. Вид № 4.
Вид на рабочее место и диванчик.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

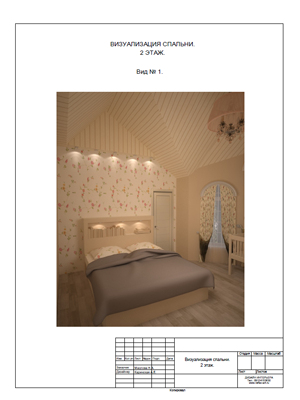

48. Визуализация дизайна интерьера спальни. Вид №1.
Вид на кровать.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

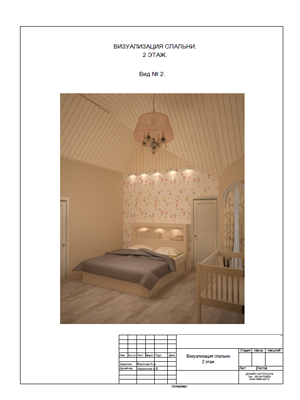

49. Визуализация дизайна интерьера спальни. Вид №2.
Вид на кровать и вход в гардероб.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

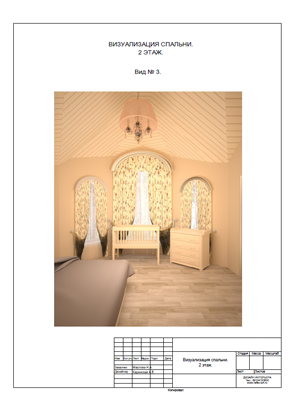

50. Визуализация дизайна интерьера спальни. Вид №3.
Вид на эркер.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

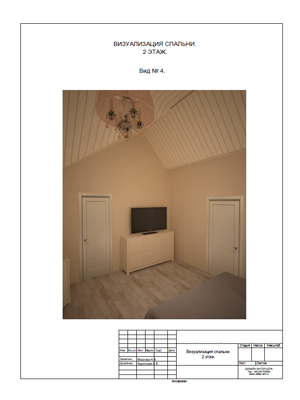

51. Визуализация дизайна интерьера спальни. Вид №4.
Вид на телевизионную зону.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
52. Визуализация дизайна интерьера прихожей. Вид № 1.
Вид на рабочее место.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

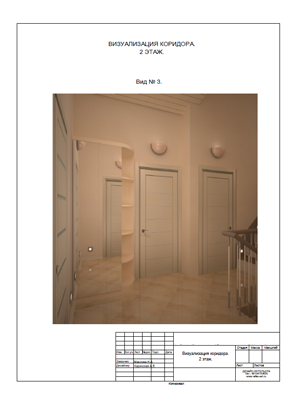

53. Визуализация дизайна интерьера прихожей. Вид № 2.
Вид на коридор второго этажа.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
54. Визуализация дизайна интерьера прихожей. Вид № 3.
Вид на шкаф в коридоре второго этажа.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

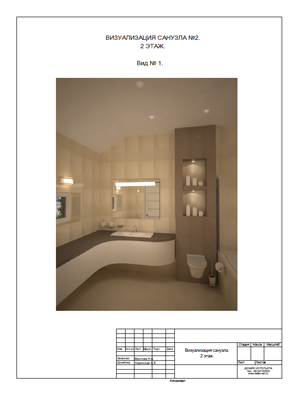

55. Визуализация дизайна интерьера санузла. Вид № 1.
Вид на раковину и декоративные ниши с подсветкой.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

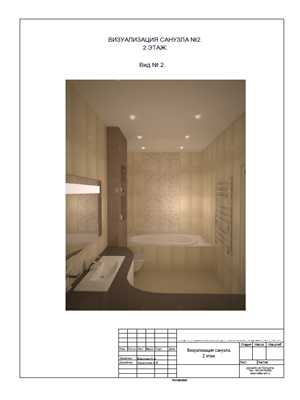

56. Визуализация дизайна интерьера санузла. Вид № 2.
Вид на ванну.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

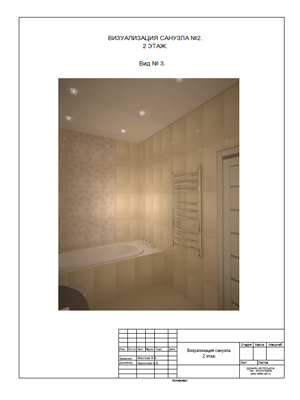

57. Визуализация дизайна интерьера санузла. Вид № 3.
Вид на ванну.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

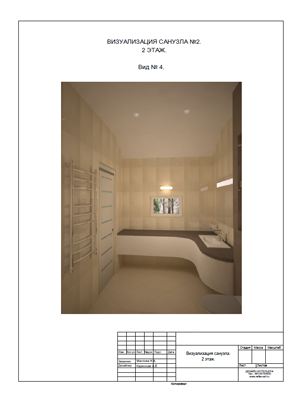

58. Визуализация дизайна интерьера санузла. Вид № 4.
Вид на столешницу.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

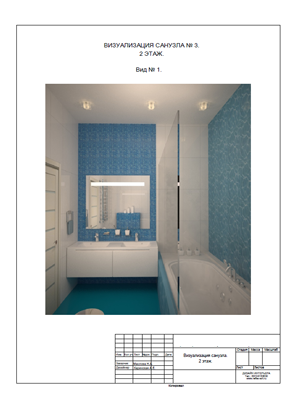

59. Визуализация дизайна интерьера детского санузла. Вид № 1.
Вид на раковину.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
60. Визуализация дизайна интерьера детского санузла. Вид № 2.
Вид на раковину.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
61. Визуализация дизайна интерьера детского санузла. Вид № 3.
Вид на ванну.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
62. Визуализация дизайна интерьера детского санузла. Вид № 4.
Вид на ванну.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

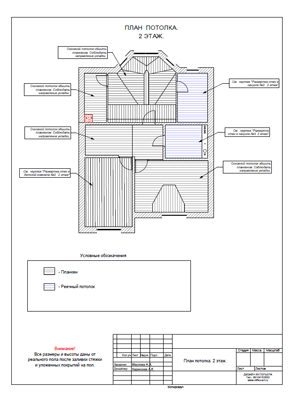

63. План потолка
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

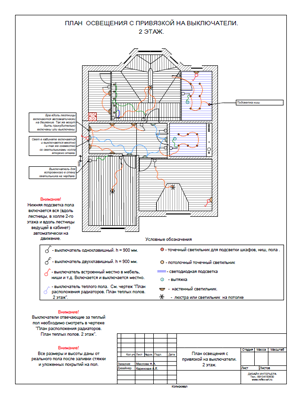

64. План освещения с привязкой на выключатели.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
65. План освещения с привязкой.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

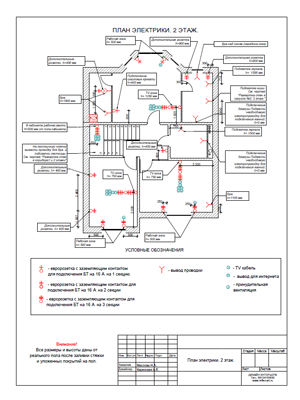

66. План электрики.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

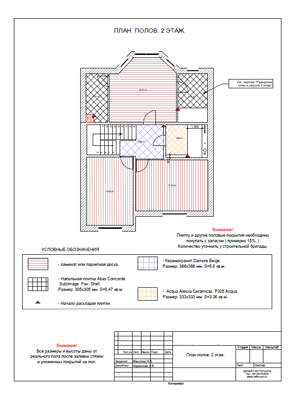

67. План полов.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

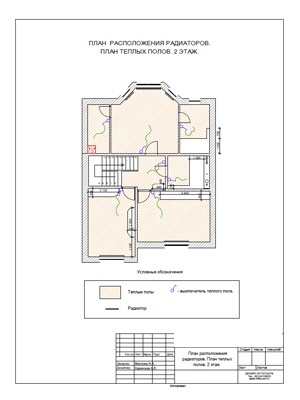

68. План расположения радиаторов. План теплых полов. 2 этаж.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

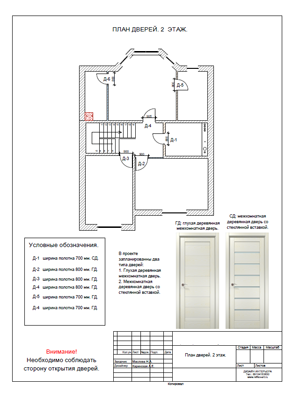

69. План дверей.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

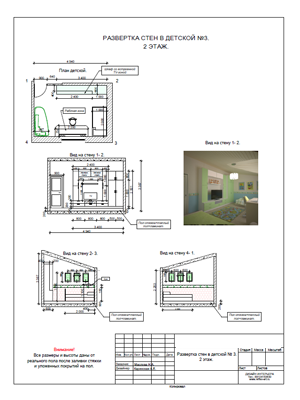

70. Развертка стен в детской комнате.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

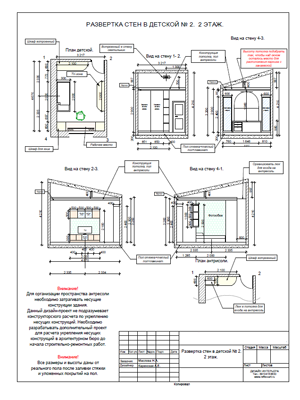

71. Развертка стен в детской комнате.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

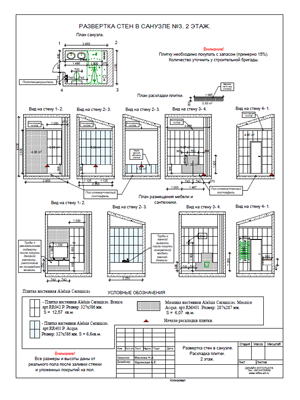

72. Развертка стен в санузле. Раскладка плитки.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

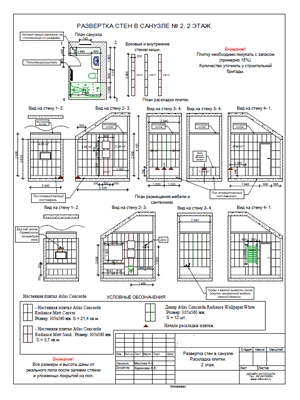

73. Развертка стен в санузле. Раскладка плитки.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |

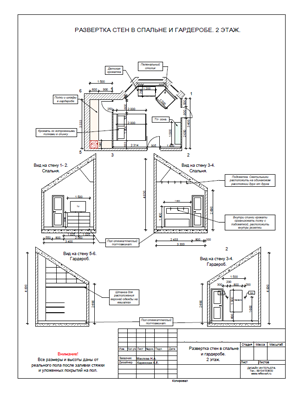

74. Развертка стен в спальне и гардеробе.
ВИЗУАЛИЗАЦИЯ ПРОЕКТА.
| |
|
