• РАЗРАБОТКА ПЛАНИРОВКИ ОФИСА В МОСКВЕ. S=200 КВ.М. | |
| Руководство компании обратилось ко мне по рекомендации моих заказчиков с необходимостью разработать планировку офиса. Офис находился в Марьиной Роще — район Москвы к северу от Садового кольца. | |
Офис предполагалось расположить в пристройке на крыше большого офисного здания.

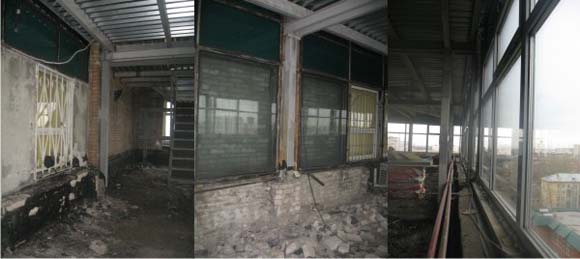

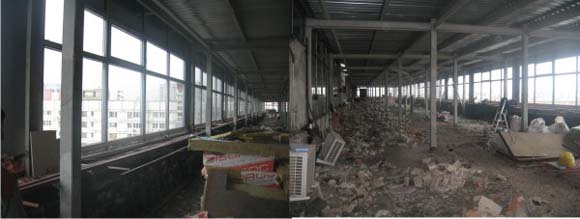

Фотофиксация помещения.

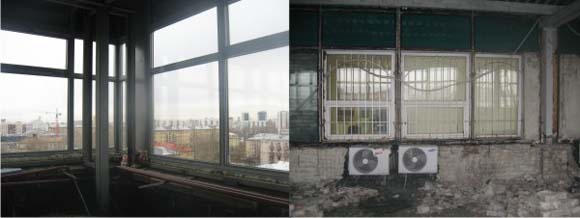

Фотофиксация помещения. Необходимо было спланировать расположение трех отделов. Задача оказалась непростой. Вся площадь помещения изначально была разделена несущими подпорными столбами. Их нельзя было не брать во внимание. Так же обязательно необходимо было учитывать СНИП-ы для правильного планирования проходов, наличия эвакуационных и пожарных деверей и других норм проектирования общественных зданий. Для этого был так же привлечен ведущий архитектор конструкторского бюро, которая консультировала во время всей разработки проекта.
Фотофиксация помещения. Работа над проектом велась совместно с главным инженером основного офисного здания. Нужно было учитывать все технические особенности здания. Мебель была уже частично приобретена. Ее надо было докупать из той же серии.

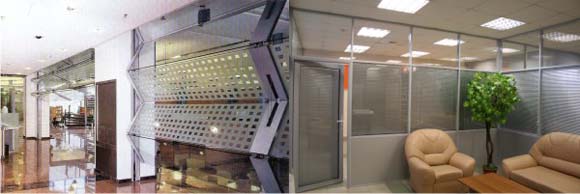

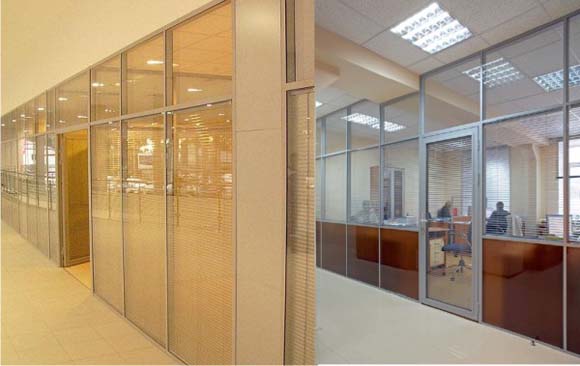

Вариант оформления межофисной перегородки. Главной задачей было грамотно и с учетом всех пожеланий заказчика спроектировать планировку офисного помещения.

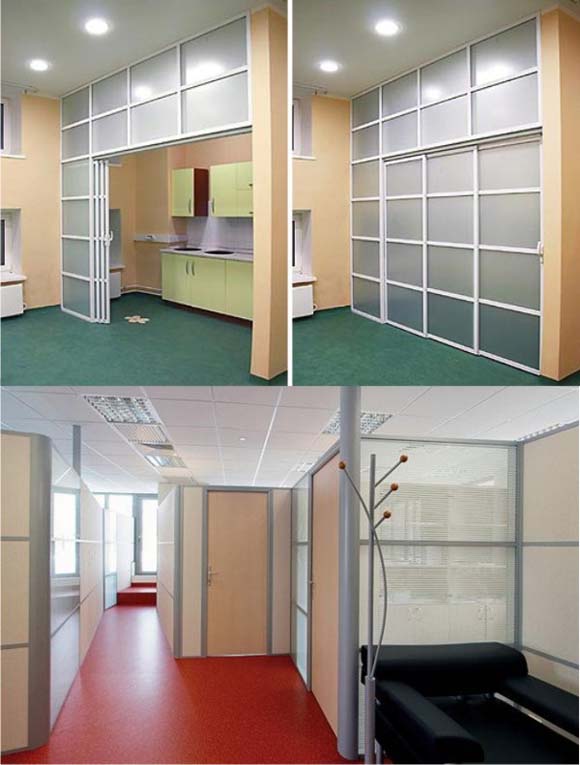

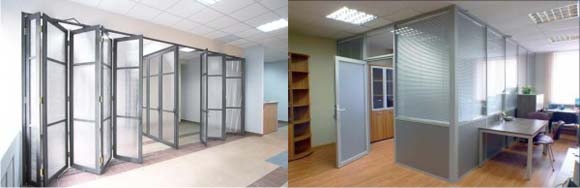

Вариант оформления межофисной перегородки. Основная часть стен была запланированная из гипсокартона, но частично необходимо было использовать офисные перегородки.

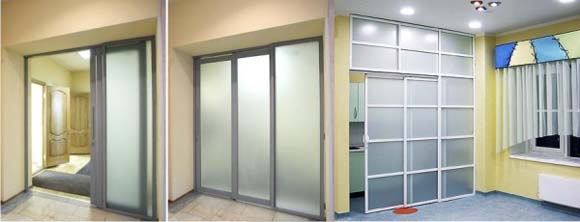

Вариант оформления межофисной перегородки. В процессе работы над проектом рассматривались различные варианты офисных перегородок. Обсуждались их плюсы и минусы.
Вариант оформления межофисной перегородки. Продумывалось на сколько будет удобно пользоваться каждой из них и как это будет смотреться.
Вариант оформления межофисной перегородки. Зонирование помещений стало самым ответственным этапом работы. От этого зависело удобство работы целого большого коллектива людей.

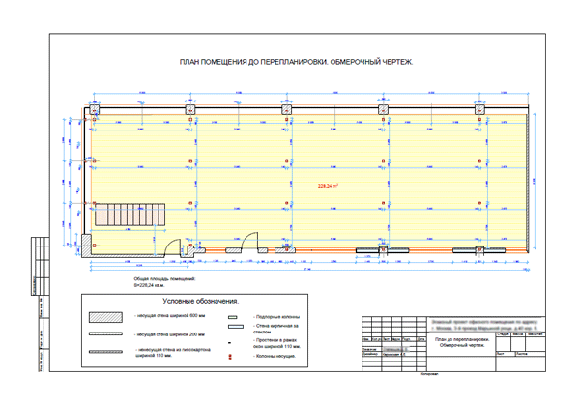

План помещения до перепланировки. Обмерочный чертеж (см. типовой состав дизайн-проекта)

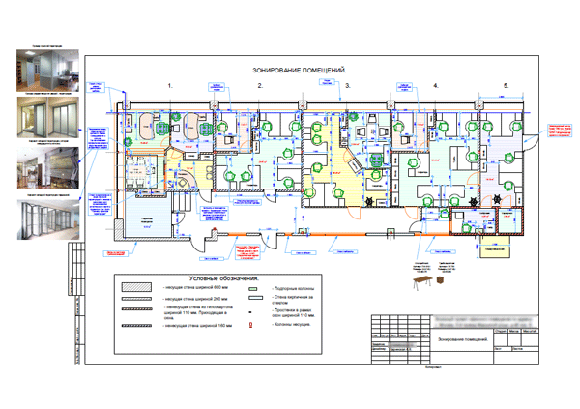

Зонирование помещения (см. типовой состав дизайн-проекта) Работа началась с обмера помещения и фотофиксации. Затем с учетом всех пожеланий заказчика началась работа над зонированием помещения. Вариант №1 зонирования офисного помещения.

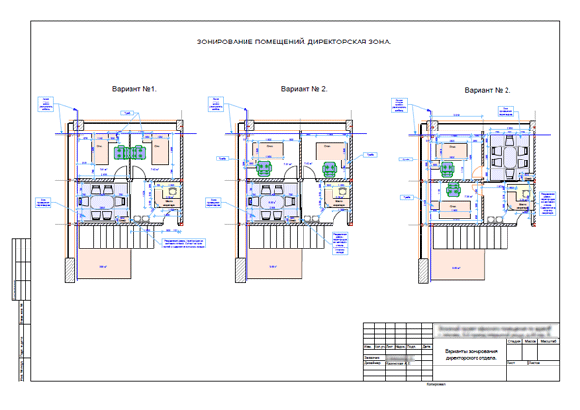

Варианты зонирования директорского отдела.

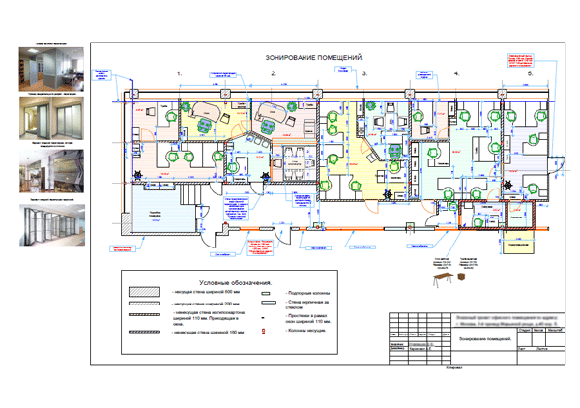

Вариант №2 зонирования офисного помещения. В результате площадь удалось разделить на 5 кабинетов, внутри каждого был спланирован кабинет начальника отдела.
План помещения после зонирования (см. типовой состав дизайн-проекта)

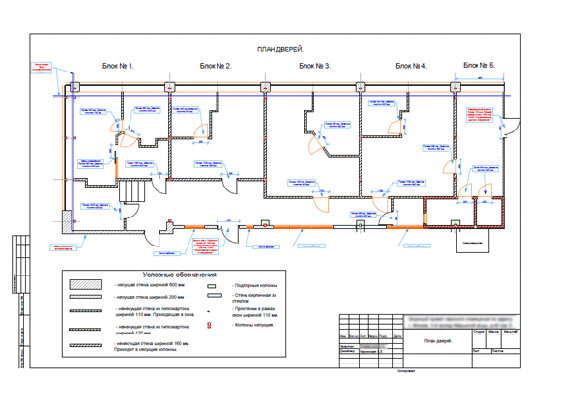

План дверей (см. типовой состав дизайн-проекта)

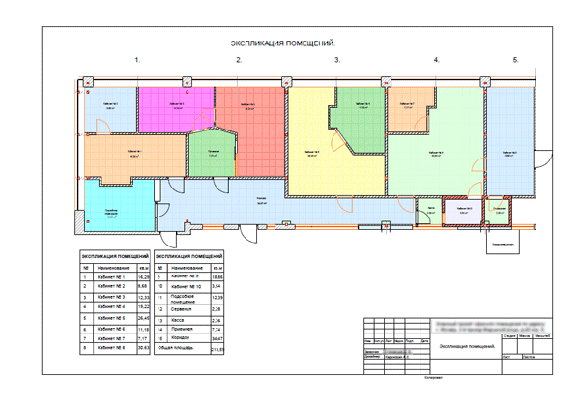

Экспликация помещения (см. типовой состав дизайн-проекта)

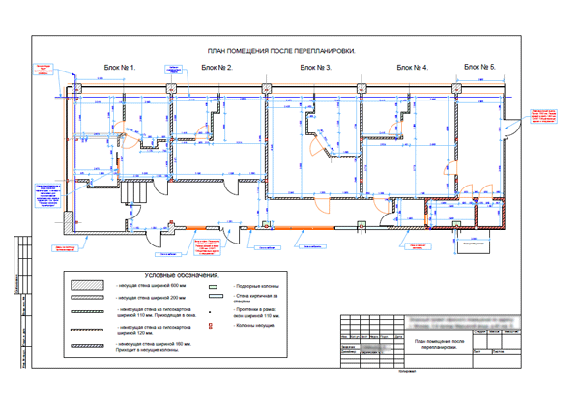

План помещения после перепланировки (см. типовой состав дизайн-проекта)
План электрики с привязкой (см. типовой состав дизайн-проекта) | |
| ПРОЕКТ ЛАБОРАТОРИИ | |

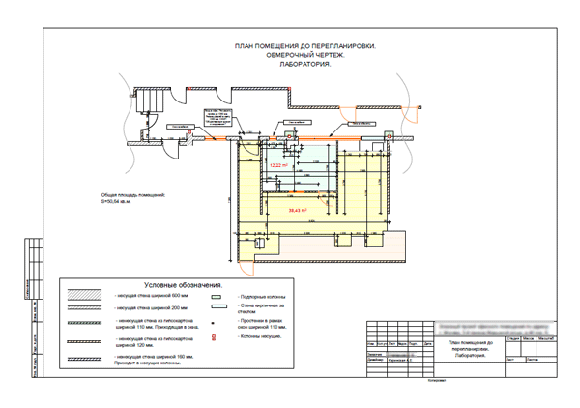

Обмерочный чертеж (см. типовой состав дизайн-проекта)

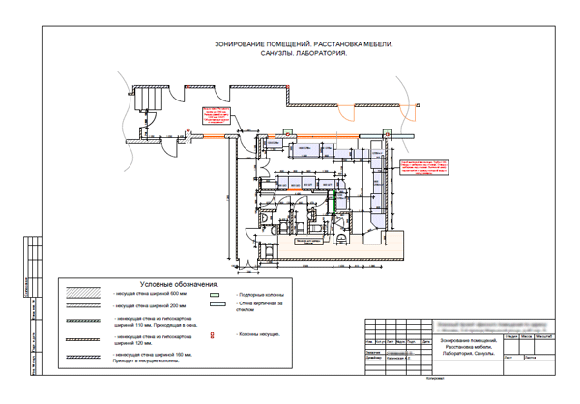

Зонирование помещений (см. типовой состав дизайн-проекта)

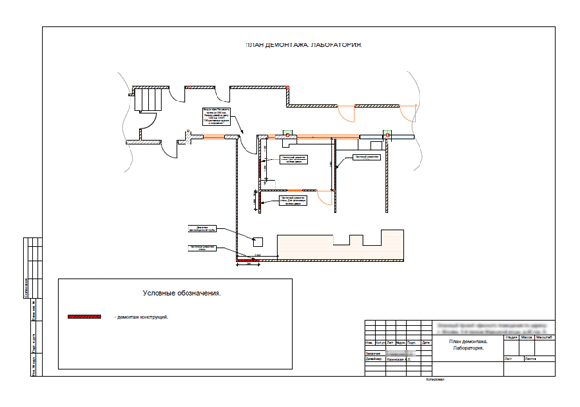

План демонтажа (см. типовой состав дизайн-проекта)

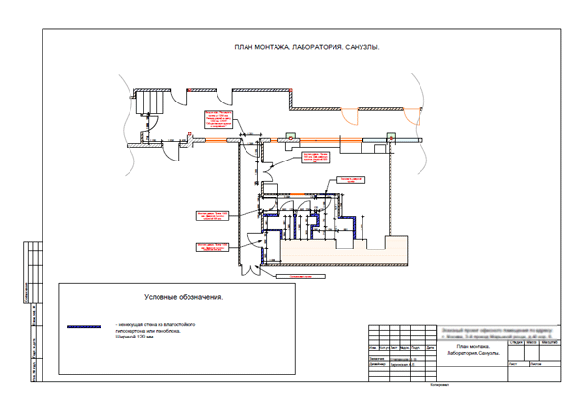

План монтажа (см. типовой состав дизайн-проекта)

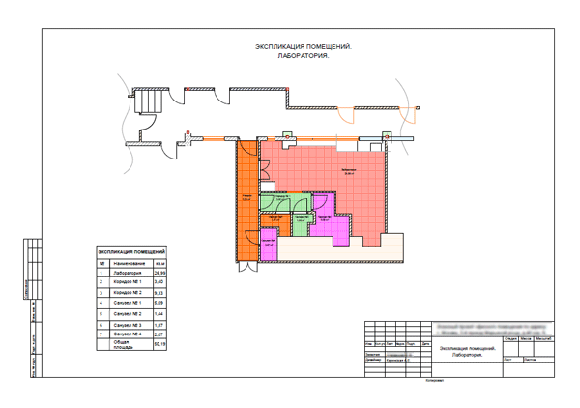

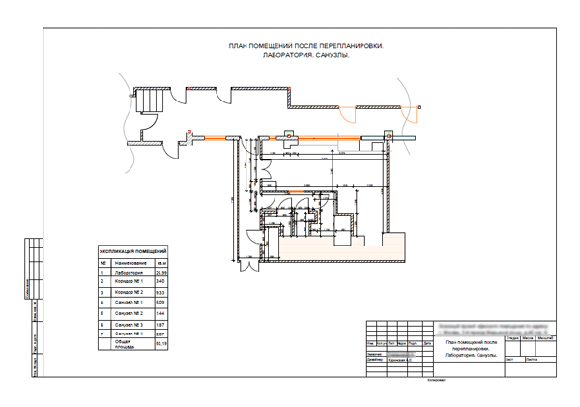

План помещения после перепланировки (см. типовой состав дизайн-проекта)
| |
